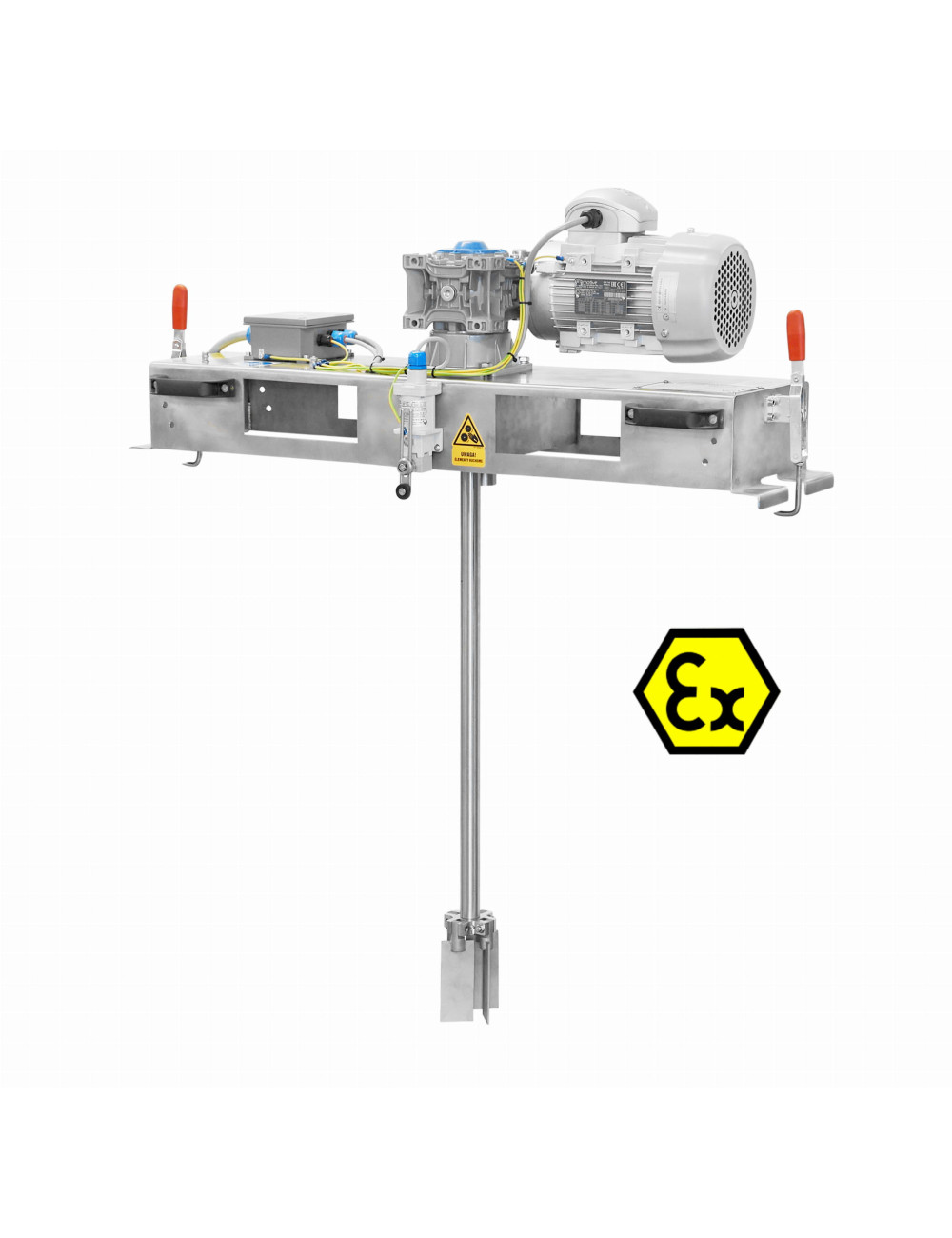

Elektrisk ATEX IBC-omrörare MKE-10000 Ex (II 2GD, styrskåp utanför Ex-zonen)

Vad som skiljer MKE-10000 Ex från Full ATEX-versionen

Det första man behöver veta är att MKE-10000 Ex har exakt samma ATEX-klassificering som vår MKE-10000 Ex Full ATEX. Båda är klassade II 2GD (fullständig märkning EX II 2GD h IIb T4) och får arbeta i zon Ex 1 och Ex 2 för gas samt zon Ex 21 och Ex 22 för damm. Skillnaden ligger inte i klassificeringen utan i den fysiska konfigurationen av enheten.

I Full ATEX-versionen är hela enheten certifierad för drift i Ex-zonen: motor, propeller, brygga och styrskåpet med samtliga knappar och styrkomponenter. Allt sitter monterat på traversen och kan stå inne i zonen.

I MKE-10000 Ex är själva omröraren — motor, propeller och brygga — i fullt Ex-utförande och får sänkas ner i IBC-tanken som står i zonen. Men styrskåpet är inte i ATEX-utförande och får därför inte stå inne i Ex-zonen. I praktiken betyder det att styrskåpet monteras separat, oftast cirka 1,5 m från IBC-tanken, beroende på hur Ex-zonen kring tanken är definierad utifrån mediet du arbetar med.

Det är den enda IBC-omröraren i vårt sortiment där styrskåpet inte sitter på själva omröraren utan monteras separat. Det är medvetet och ger två praktiska fördelar.

Varför man väljer MKE-10000 Ex

Den första anledningen är priset. Eftersom styrskåpet är i standardutförande istället för ATEX-certifierad konstruktion blir den färdiga enheten påtagligt billigare än Full ATEX-versionen. Det är ofta avgörande för anläggningar där investeringsbudgeten är begränsad men ATEX-utförande är ett krav från processen.

Den andra anledningen handlar om vikten vid hantering. ATEX-direktivet ställer krav på hur styrskåpet ska konstrueras, och resultatet är att ett ATEX-certifierat styrskåp blir betydligt tyngre än ett standardstyrskåp. På Full ATEX-versionen sitter det styrskåpet monterat på traversen, vilket gör att hela omröraren väger mer när den ska sänkas ner i tanken eller flyttas mellan stationer. På MKE-10000 Ex finns inget styrskåp på traversen alls. Själva omröraren är därför lättare att lyfta upp på IBC-tanken, vilket är värt något om hanteringen ska gå snabbt eller om en operatör ska klara momentet ensam.

Det här är ett medvetet kompromissval. Du sparar pengar och får en lättare omrörare på traversen, men måste hantera att styrskåpet sitter någon meter bort. För anläggningar där det går att placera styrskåpet på vägg eller separat stativ utanför Ex-zonen är det här ofta inget problem. För installationer där hela arbetsutrymmet är klassat som Ex 1 och det inte finns plats utanför zonen är Full ATEX-versionen rätt val istället.

Varvtal och växel — så fungerar det

MKE-10000 Ex är utrustad med en växel som ger ett fast nominellt varvtal. Vid beställning väljer du vilket varvtal du vill ha: 140, 200 eller 280 v/min. Vanligast och standard är 200 v/min. Det är inte växlar att skifta i drift utan en utväxling som vi väljer och monterar vid tillverkningen utifrån din beställning. Frekvensomformare för steglös reglering (50–100% av nominellt varvtal) finns som tillval i ATEX-utförande, men beställs separat eftersom själva styrskåpet i den här modellen sitter utanför Ex-zonen.

När den passar — och när den inte passar

MKE-10000 Ex är rätt val när Ex-zonen kring tanken är geografiskt avgränsad och du har plats för styrskåpet på en närliggande vägg eller stativ. Vi har sett att den fungerar bra i:

• Anläggningar där tanken står i en utpekad Ex-zon men resten av rummet är klassat lägre eller inte alls.
• Produktion av tjocka hartser, polyester och epoxi där styrutrustningen lika gärna kan sitta på väggen vid sidan av.
• Lösningsmedelsbaserade lim där Ex-zonen följer själva tanken och inte hela hallen.
• Alkyd- och polyuretanlacker i kemikalielager med tydligt avgränsade arbetsstationer.
• Färgpastor och tätningsmassor med lösningsmedel där en separat styrplats är acceptabel.

Den passar inte när hela arbetsmiljön är klassad som Ex 1 utan utrymme att placera styrskåpet utanför zonen, eller när processen kräver att operatören står precis vid omröraren och styr den under hela cykeln utan att gå någonstans. För de fallen är Full ATEX-versionen det rätta valet.

Tekniska data

Konstruktion

Motorn är i Ex d-utförande — flamskyddad kapsling där en eventuell antändning inne i motorn inte sprider sig utåt. Det är den vanligaste skyddsmetoden för elektriska komponenter i gas- och dammiljö och är dokumenterad och certifierad enligt 2014/34/EU. Tillsammans med rostfri brygga 1.4301 med jordningssystem, propeller i syrafast 316Ti och övriga komponenter på traversen utgör det den del av enheten som får sänkas ner i Ex-zonen (gas eller damm).

Styrskåpet är i standardutförande och levereras separat. Det innehåller START/STOP/RESET, säkerhetsbrytare och potentiometer för varvtalsreglering. Förbindelsen mellan styrskåp och omrörare går via ATEX-godkänd kabel. Avståndet mellan dem ska vara minst så långt att styrskåpet hamnar utanför den definierade Ex-zonen. Vi rekommenderar att verifiera zonklassificeringen med er ATEX-dokumentation innan beställning så att monteringsplatsen kan planeras i förväg.

Jordning är något vi alltid återkommer till i ATEX-installationer. Vi rekommenderar rostfri brygga med jordningssystem på alla ATEX-omrörare, inte bara på den här modellen. Statisk elektricitet är den underskattade riskfaktorn vid mediumbyte eller vid hantering av plastfat och liknande material som lätt laddas upp.

Relaterade modeller

• MKE-10000 Ex Full ATEX — samma klassificering, men styrskåpet sitter på traversen och hela enheten får stå i Ex-zonen
• MKE-10000 — utan ATEX för icke-brännbara media (snabb leverans, lägre kostnad)
• MKP-5000 Ex — pneumatisk ATEX om tryckluft finns och el ska undvikas helt

Se hela sortimentet på kategorisidan IBC-omrörare. ATEX-projekt sätter vi gärna upp ett samtal kring innan offert — det är oftast det effektivaste sättet att verifiera om MKE-10000 Ex eller Full ATEX-versionen passar bättre för din installation.
